三相轨道平车

发布日期：2022-4-15

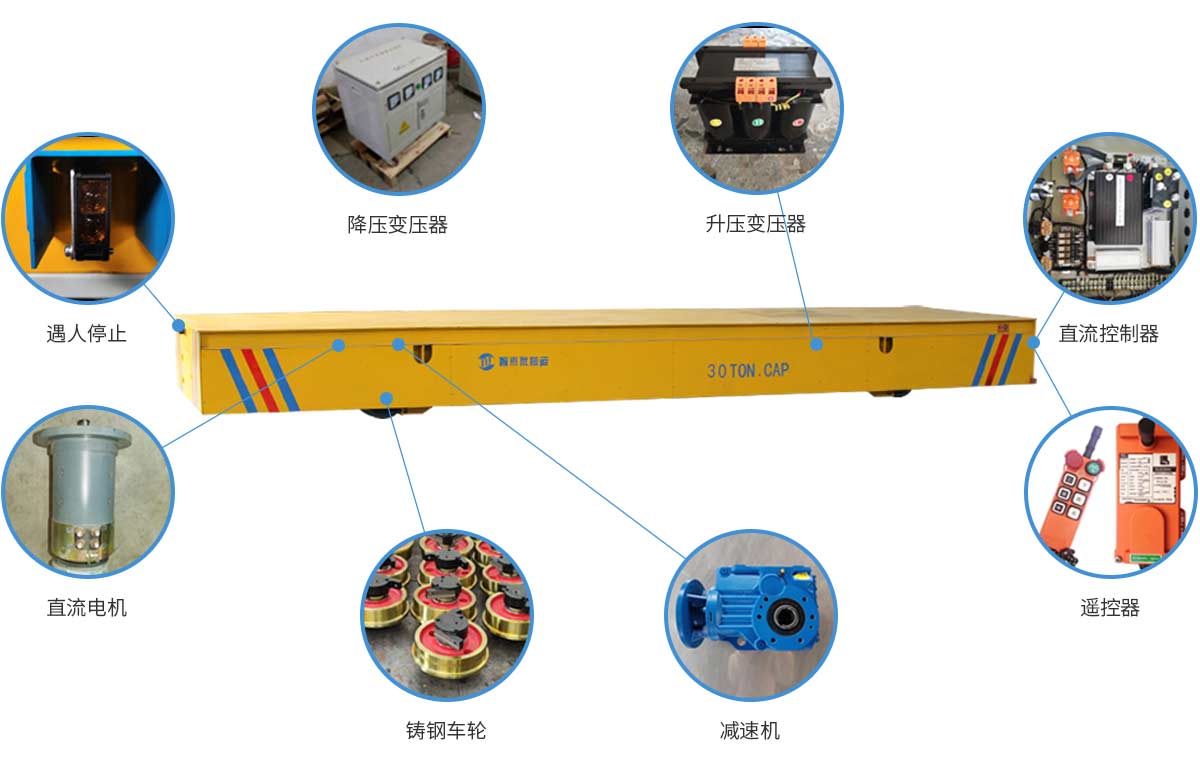

　　一、CDG-A系列低压轨道电动平车，是通过降压变压器将三相380V交流电将**电压36V，分别接**三根轨道上，通过电动平车上的取电装置将36V电流引入电动平车上，经过车载升压变压器升**380V，给牵引电机提供动力，通过控制系统控制转运车的启动、停止、前进、后退等。该系列车可以在S型轨道以及弧形轨道上运行，使用时性能高，灵活性强，但运行轨道需要进行绝缘处理，对轨道铺设要求较高，当运行距离超过70米时需要增加变压器以弥补压降。该系列电动平车使用于载重较大，使用频率较高的场所，并能满足全自动化要求。

　　二、CDG-B低压轨道供电电动平车是将380V交流电源通过变压器将**交流36V，分别接**两根轨道上，电动平车上的取电装置将轨道上的交流36V电源引入车载电气箱，通过控制系统控制电机的启动、停止、前进、后退、调速等。该系列车能在S轨道、弧形轨道及高温场合使用，也可加装PLC系统实现全自动化控制;该系列电动平车有性高、机动灵活性强，使用频率高、时间长，使用寿命长，运行距离不受限制等特点;但对轨道铺设要求高(需要绝缘处理)，如果运行距离超过80米，需要增加变压器数量来弥补轨道压。

三相轨道平车

型号 Model		CDG-2t	CDG-5t	CDG-10t	CDG-16t	CDG-20t	CDG-25t	CDG-30t	CDG-40t	CDG-50t	CDG-63t	CDG-80t	CDG-100t	CDG-150t
额定载重 Raed Load(t)		2	5	10	16	20	25	30	40	50	63	80	100	150
台面尺寸 Table Size(mm)	长Length	2000	3500	3600	4000	4000	4500	4500	5000	5500	5600	6000	6500	10000
	宽Width	1500	2000	2000	2000	2200	2200	2200	2500	2500	2500	2600	2800	3000
	高Heigth	450	500	500	550	550	600	600	650	650	700	800	900	1200
轮距 Wheel Base(mm)		1200	2500	2600	2800	2800	3200	3200	3800	4200	4300	4700	4900	7000
轨内侧距 Rail Inner Gauge(mm)		1200	1435	1435	1435	1435	1435	1435	1435	1435	1435	1800	2000	2000
车轮直径 Wheel Diameter		Φ270	Φ300	Φ300	Φ350	Φ350	Φ400	Φ400	Φ500	Φ500	Φ600	Φ600	Φ600	Φ600
车轮数量Wheel Quantity		4	4	4	4	4	4	4	4	4	4	4	4	8
离地间隙 Ground Clearance(mm)		50	50	50	50	50	50	50	50	50	75	75	75	75
运行速度 Running Speed(m/min)		0-25	0-25	0-25	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-20	0-18
电机功率 Motor Power(kW)		0.8	1.5	1.5	2.2	2.5	3	4	5.5	5.5	7.5	7.5	11	15
变压器功率 Transformer Power（KVA）		3	5	5	6.8	6.8	6.8	10	10	10	20	20	30	30
变压器数量Transformer Quantity		1	1	1	1	1	1	1	1	1	1	1	1	1
运行长度 Running Distance(m)		70	70	70	70	70	70	70	60	50	50	50	50	50
轮压 Max Wheel Load(KN)		14.4	25.8	42.6	64.5	77.7	94.5	110.4	142.8	174	221.4	278.4	343.8	265.2
参考重量 Reference Weight(t)		2.8	3.6	5.2	5.5	5.9	6.5	6.8	7.6	8	10.8	12.8	14.6	26.8
荐用轨道型号 Recommended Rail Model		P15	P18	P18	P24	P24	P38	P38	P43	P43	P50	P50	QU100	QU100

　　说明

　　1.载重量、台面尺寸、轨内侧距可以根据客户需求进行定制;

　　2.可选配无线遥控装置(进扣或者国产);

　　3.可选配遇人自动停止、极限限位装置;

　　4.可选配轨道自动断电功能;

　　5.可选配变频器无极调速;

　　6.可选配电器或国产电器;

　　7.可选配耐高温场合要求。
