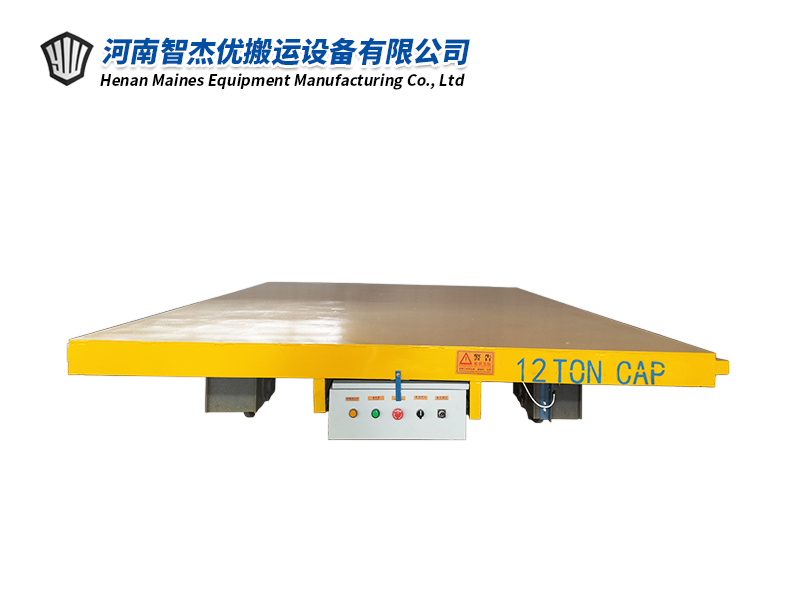

序号 | 技术要求 | 拖缆轨道平车参数 | 备注 | |
1 | 额定载荷 | 12T | 不含自重 | |
2 | 使用环境 | -20/45°C | ||
3 | 承载安全系数 | 150% | ||
4 | 车架结构 | 车体尺寸 | 3000mm*2400mm*450mm | |
台面尺寸 | 3000mm*2400mm | |||
台面高度 | 450mm | |||
台面下保温棉 | 100mm | |||
车架 | 槽钢、钢板焊接 | 1套 | ||
整体车架 | 箱梁结构 | 整车箱梁结构通过钢板焊接.形成整体大梁该结构更牢固，载重量大，变形量小 | ||
台面钢板厚度 | 6mm | |||
5 | 驱动装置 | 驱动方式 | 减速机电机 | |
减速机 | 平车专用减速机 | |||
减速机数量 | 2台 | |||
驱动电机 | 交流电机 | |||
电机功率 | 1.5KW | |||
电机数量 | 2台 | |||
6 | 电器电控 | 供电方式 | 拖缆 | |
控制电压 | 24v | |||
驱动器 | 定制 | |||
运行速度 | 5米/min | |||
操作方式 | 线控手柄+无线遥控器 | |||
遥控器 | 台湾禹鼎 | |||
7 | 车轮装置 | 轨道内侧距 | 可定制 | |
车轮数量 | 2主2备 | LD车轮 | ||
驱动轮直径 | 300mm | |||
被动轮直径 | 300mm | |||
轴承 | 洛阳轴承 | |||
8 | 安全装置 | 刹车方式 | 电磁制动
| 断电自动刹车(可调试） |
驻车方式 | ||||
平车保护 | 欠压、过压、过流、低电量等防护 | |||
限位装置 | 行程开关裝置 | |||
电源开关 | 蘑菇头急停开关 | |||
急停 | 24v | |||
转换开关 | 24v | |||
报警装置 | 声光报警 | 声光一体行走报警 | ||
9 | 车体颜色 | 黄色+红银警示条标志 | ||
10 | 轴承 | 哈、瓦、洛轴承 | ||
11 | 起吊绳钩 | 4个 | ||
